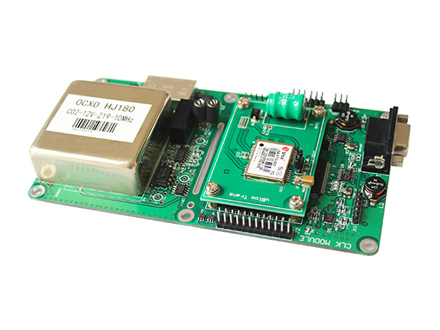

HJ5442M 多功能同步時鐘模塊

文件下載

HJ5442M是一款高集成度的多功能同步時鐘模塊，該模塊集成了高穩恒溫晶振OCXO和高精度授時型GPS衛星接收板,采用大規模集成電路和泰福特電子特有的GPS/北斗頻率測控技術，產生并發送精確穩定的時間和頻率信號,輸出信號豐富，包括10MHz、1PPS、TOD、IRIG-B(DC)碼等。時間輸出精度可達30ns，頻率輸出日平均準確度<1E-12，實時準確度可以達到5E-10及以上，便于集成到主時鐘、發射機、各種儀器儀表、DVB、DAB、CMMB、DTMB、Wimax、CDMA等系統對時間頻率要求苛刻的領域，可為系統提供高精度的時間和頻率參考信號。該模塊可擴展為北斗時鐘頻率源，集成銣原子鐘模塊，打碼功能，外參考輸入及脈沖/頻率輸出等選項，具有較強的靈活組態方式，非常適合快速高效的系統集成開發。該產品已廣泛應用于電信、電力、網絡、數字廣播、航天測控、國防軍工等部門。

特點：

l輸入信號：GPS、北斗、GPS+北斗、外參考1PPS+TOD、外參考IRIG-B碼等；

l輸出信號：10M、1PPS、IRIG-B、TOD等；

l打碼（觸發）輸入測量功能

lIRIG-B解碼功能

l周期脈沖/頻率信號輸出、IRIG-B DC-422、AC解碼、10ns高精度同步、超高穩低相噪、NTP、PTP、超低功耗板卡、5V單獨供電等功能可快速定制。
